長春鋼結構錨栓能不能抗剪？不同的規范是怎么規定的
一、相關規定
1、 鋼結構設計標準 GB 50017-2017
12.7.4 柱腳錨栓不宜用以承受柱腳底部的水平反力，此水平反力由底板與混凝土基礎間的摩擦力(摩擦系數可取0.4)或設置抗剪鍵承受。
【條文說明】12.7.4 按我國習慣，柱腳錨栓不考慮承受剪力，特別是有靴梁的錨栓更不能承受剪力。但對于沒有靴梁的錨栓，國外有兩種意見，一種認為可以承受剪力，另一種則不考慮(見G.BALL10，F(xiàn).M.MAZZOLANI著《鋼結構理論與設計》，冶金部建筑研究總院譯，1985年12月)。另外，在我國亦有資料建議，在抗震設計中可用半經驗半理論的方法適當考慮外露式鋼柱腳(不管有無靴梁)受壓側錨栓的抗剪作用，因此條文中采用“不宜”。至于摩擦系數的取值，現在國內外己普遍采用0.4，故列入。
2、門式剛架輕型房屋鋼結構技術規范 GB 51022-2015
10.2.15 柱腳節點應符合下列規定：
3 帶靴梁的錨栓不宜受剪，柱底受剪承載力按底板與混凝土基礎間的摩擦力取用，摩擦系數可取0.4，計算摩擦力時應考慮屋面風吸力產生的上拔力的影響。當剪力由不帶靴梁的錨栓承擔時，應將螺母、墊板與底板焊接，柱底的受剪承載力可按0.6倍的錨栓受剪承載力取用。當柱底水平剪力大于受剪承載力時，應設置抗剪鍵。
4 柱腳錨栓應采用Q235鋼或Q345鋼制作。錨栓端部應設置彎鉤或錨件，且應符合現行國家標準《混凝土結構設計規范》GB 50010的有關規定。錨栓的小錨固長度la(投影長度)應符合表10.2.15的規定，且不應小于200mm。錨栓直徑d不宜小于24mm，且應采用雙螺母。
【條文說明】10.2.15 在進行柱腳錨栓抗拔計算和設計時，與柱間支撐相連的柱要考慮支撐豎向風荷載的影響。
柱底水平剪力由底板與基礎表面之間的摩擦力承受，摩擦系數取0.4。當剪力超過摩擦力，剪力僅由錨栓承受時，要采取措施。底板和錨栓間的間隙要小，應將螺母，墊板與底板焊接，以防止底板移動。另外，錨栓的混凝土保護層厚度要確保。考慮錨栓部分受剪，柱底承受的水平剪力按0.6倍的錨栓受剪承載力取用。
當需要設置抗剪鍵時，抗剪鍵可采用鋼板、角鋼或工字鋼等垂直焊于柱底板的底面，并應對其截面和連接焊縫的受剪承載力進行計算?？辜翩I不應與基礎表面的定位鋼板接觸。
3、機械工業廠房結構設計規范 GB 50906-2013
7.4.2 露出式柱腳基礎，鋼柱軸力應由底板直接傳至混凝土基礎；鋼柱底部的水平力，應由底板與混凝土基礎間的摩擦力承受；當水平力大于底板下的摩擦力時，應設置抗剪件且承受全部水平力；鋼柱底部的彎矩，應由柱腳錨栓的拉力和底板與基礎混凝土間的承壓力承受；柱腳錨栓在基礎中的埋置應滿足錨固要求，埋入長度不應小于其直徑的25倍；錨栓底部應設錨板或彎鉤，錨板厚度宜大于錨栓直徑的1.3倍。柱腳底板下混凝土的局部承壓，應按現行國家標準《混凝土結構設計規范》GB 50010的有關規定驗算。
4、有色金屬工業廠房結構設計規范 GB 51055-2014
7.3.25 外露式剛性柱腳的設計應符合下列規定：
1 柱腳應按柱腳處不利組合內力進行計算，抗震設計時，柱腳承載力不宜小于柱截面塑性屈服承載力的1.2倍。
2 柱腳錨栓的直徑和數量應根據組合內力作用下產生的大拉力計算確定。柱腳底部的水平剪力應由柱腳鋼底板與基礎間的摩擦力，或設置抗剪鍵及其他措施承擔，不應由柱腳錨栓承擔。
4、高層民用建筑鋼結構技術規程 JGJ 99-2015
8.6.2 外露式柱腳的設計應符合下列規定：
5、鋼柱底部的剪力可由底板與混凝土之間的摩擦力傳遞，摩擦系數取0.4；當剪力大于底板下的摩擦力時，應設置抗剪鍵，由抗剪鍵承受全部剪力；也可由錨栓抵抗全部剪力，此時底板上的錨栓孔直徑不應大于錨栓直徑加5mm，且錨栓墊片下應設置蓋板，蓋板與柱底板焊接，并計算焊縫的抗剪強度。
【條文說明】8.6.2 外露式柱腳應用于各種柱腳中，外包式柱腳和埋入式柱腳中鋼柱部分與基礎的連接，都應按抗彎要求設計。錨栓承載力計算參考了高強度螺栓連接(承壓型)同時受拉受剪的承載力計算規定。錨栓抗剪時的孔徑不大于錨栓直徑加5mm左右的要求，是參考國外規定，國內已有工程成功采用。當不能做到時，應設置抗剪鍵。
6、混凝土結構加固設計規范 GB 50367-2013
16.2.1 錨栓鋼材的承載力驗算，應按錨栓受拉、受剪及同時受拉剪作用等三種受力情況分別進行。

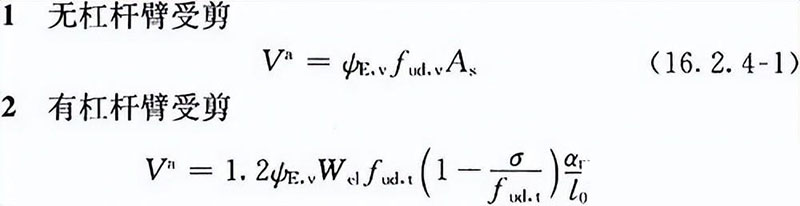

16.2.4 錨栓鋼材受剪承載力設計值，應區分無杠桿臂和有杠桿臂兩種情況(圖16.2.4)按下列公式進行計算：
式中：Va——錨栓鋼材受剪承載力設計值(kN)；
ψE,v——錨栓受剪承載力抗震折減系數；對6度區及以下，取ψE,v＝1.00；對7度區，取ψE,v＝0.80；對8度區Ⅰ、Ⅱ、Ⅲ類場地，取ψE,v＝0.70；
As——錨栓的有效截面面積(mm2)；
We1——錨栓截面抵抗矩(mm3)；
σ——被驗算錨栓承受的軸向拉應力(N/mm2)，其值按Nat/As確定；符號Nat和As的意義見式(16.2.2)；
αm——約束系數，對圖16.2.4(a)的情況，取αm＝1；對圖16.2.4(b)的情況，取αm＝2；
l0——杠桿臂計算長度；當基材表面有壓緊的螺帽時，取l0＝l；當無壓緊螺帽時，取l0＝l＋0.5d。

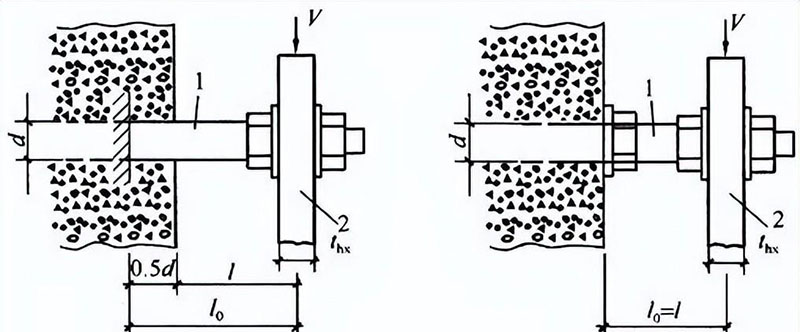

圖16.2.4 錨栓杠桿臂計算長度的確定
1—錨栓；2—固定件；l0—杠桿臂計算長度
【條文說明】16.2.1～16.2.4 這三條規定基本上是參照歐洲標準制定的，但根據我國鋼材性能和質量情況對設計指標稍作偏于安全的調整。此外，還在條文內容的表達方式上作了適當改變：一是與現行設計規范相協調，給出錨栓鋼材強度的設計值；二是直接以錨栓抗剪強度設計值?ud,v取代原公式中的0.5?ud,t，使該表達式(16.2.4-1)在計算結果相同的情況下概念較為清晰。這次修訂，又參照ACI 318附錄D的規定，對ψE,V的取值作了偏于安全的調整。
二、結論
1、從直觀意義上，錨栓肯定能抗剪。
2、目前現行的規范大部分均不支持錨栓抗剪，外露式柱腳抗剪由底板摩擦力和額外設置的抗剪鍵共同抗剪。
3、高鋼規規定由錨栓抵抗全部剪力時，要求底板上的錨栓孔直徑不應大于錨栓直徑加5mm，且錨栓墊片下應設置蓋板，蓋板與柱底板焊接，并計算焊縫的抗剪強度。
4、混凝土加固設計規范給出了后置錨栓抗剪承載力計算方法。
